    Objetivo

    Captar las aguas del río San Gabán, para turbinarlas y generar energía eléctrica que beneficie a los centros poblados, asientos mineros e industrias, a través de la red eléctrica del Sistema Eléctrico Interconectado Nacional (SEIN).

    Características Principales

    Potencia instalada   110 MW
    Potencia Efectiva    113,1 MW
    Salto bruto               679 m
    Salto neto                644 m
    Caudal                    19m3/seg
    Unidades                2x55 MW - Turbinas Pelton de eje vertical

    Obras Preliminares

    La construcción de las obras preliminares de la Central Hidroeléctrica San Gabán II se inició en 1995 y con la nueva Administración, que asumió sus funciones a fines de mayo de 1996, se convocaron las licitaciones de las obras civiles principales, cuya construcción empezó en setiembre de ese mismo año.

    Obras Civiles

    Las Obras Civiles han consistido en la construcción de las "Obras de Cabecera" (Lote N° I), formadas principalmente de un Túnel de Desvío del río San Gabán, de 167.46 m de longitud, una Presa Derivadora con 4 Compuertas Radiales de 8x5.5m cada una, de un Desarenador con 4 Naves de 61.70 m de longitud para retener partículas en suspensión de hasta 0.2 mm, de un Embalse Regulador de 140,000 m3 de capacidad y de un Conducto Cubierto de 3.20 m de diámetro y 428.45 m de longitud; luego la construcción del Túnel de Aducción y sus Obras Complementarias (Lote N° 2) cuya característica principal es que tiene sección de herradura de 3.60 m de diámetro y 7,270 m de longitud, excavados en plena roca en el denominado Batolito de San Gabán con una capacidad de 19 m3|seg e íntegramente revestido con concreto pulverizado (shotcrete), para su construcción y mantenimiento se ha necesitado realizar dos Ventanas de Acceso, una en la localidad de Uruhuasi, de 188 m de longitud y la otra en la localidad de Casahuiri, de 485 m, con sus correspondientes carreteras de acceso, también consta de una Chimenea de Equilibrio que consiste en un pozo vertical con dos cámaras de alimentación y una de expansión, de 3.60 m de diámetro y 289 m de longitud, igualmente excavados en plena roca e íntegramente revestidos con concreto pulverizado; y la construcción de la "Casa de Máquinas y de sus Obras Complementarias (Lote N° 3), que consisten principalmente de una Galería de Acceso a la Casa de Máquinas de 544.60 m de longitud, de una Galería de Descarga de 1,001.36 m de longitud, de una Casa de Máquinas en Caverna, de 29.8 m de altura x 51.05 m de longitud x 18.6 m de ancho, de un Conducto Forzado de 3.35 m de diámetro, inclinado 60° y con una diferencia de cotas de 638.59 m y una longitud aproximada de 738 m, así como de las obras civiles para el Patio de Transición y para la subestación San Gabán II.

    Obras Electromecánicas y Línea de Transmisión

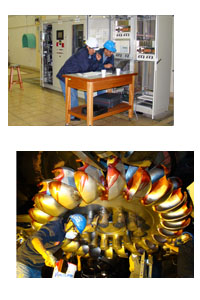

    Asimismo, en lo que respecta al "Equipamiento Electromecánico de la Central" (Lote N° 4), consiste principalmente del suministro, montaje y pruebas para la Casa de Máquinas en Caverna, de dos (2) turbinas Peltón de eje vertical cada una con 5 chorros, de 514.3 r.p.m. y para 9.5 m3|seg, de dos (2) Generadores de 63.5 M VA cada uno, en 13.8 KV. y 60 Hz, incluidos todos los sistemas de protección, control y de mando, de su sistema de supervisión, de alarmas, de controladores y de todos los servicios auxiliares requeridos; también tiene el equipamiento para las Obras de Cabecera, consistente de 4 Compuertas Radiales para la Presa Derivadora y el equipamiento complementario para la Toma, el Desarenador de 4 Naves y el Edificio de Control, incluyendo también todos los sistemas señalados anteriormente; del equipamiento para las Compuertas de las Ventanas de Uruhuasi y de Casahuiri; del equipamiento para la S.E San Gabán II y para el Patio de Transición; para el traslado de la energía producida al Sistema Interconectado del Sur se ha tenido que realizar la construcción de la N Línea de Transmisión de 138 KV. entre la Subestación San Gabán II y la Subestación de Azángaro" (lote N°5), de 160 kilómetros de longitud, con 2 ternas de conductores y con 2 cables de guarda (uno convencional y el otro implementado con fibra óptica para comunicaciones) que llevará la energía producida desde la Central Hidroeléctrica San Gabán II; estas últimas obras se iniciaron en 1997, culminándose la Línea de Transmisión en agosto de 1999 y se prevé que el montaje de los equipos principales y pruebas de la Central Hidroeléctrica se culminen en diciembre de 1999, determinándose un plazo total de construcción de la Central Hidroeléctrica de San Gabán II, de las subestaciones de salida y de llegada así como de la Línea de Transmisión, de unos 03 años desde el inicio de su construcción.

    Inversión

    La construcción del Proyecto de la Central Central Hidroeléctrica San Gabán II, se concluyó en el año 1999; el financiamiento externo aproximado es de 155 millones de Dólares Americanos, otorgados: por el Japan Bank International for Cooperation del Japón (130 millones de dólares) y por la CAF (25 millones de dólares).
